Calcul solivage plancher bois Excel - Modèle Gratuit

1. Ouvrez l’onglet Paramètres et vérifiez les propriétés des bois C18, C24 et GL24h ainsi que les charges de référence.
2. Dans Calcul_solives, renseignez une ligne par étude : projet, ville, usage, classe de bois et date.
3. Saisissez la portée en mètres, l’entraxe en mètres, puis la largeur et la hauteur de la section en millimètres.
4. Indiquez les charges permanentes additionnelles, la charge d’exploitation, le coefficient de fluage et le prix HT par solive.
5. Laissez les colonnes calculées produire les charges ELU, les efforts, les contraintes, les flèches, le verdict et le coût.
6. Consultez Synthèse pour comparer les résultats et Instructions pour vérifier les limites de la méthode.
7. Faites contrôler le résultat par un bureau d’études structure avant commande, modification du plancher ou mise en œuvre.

Un outil de comparaison avant la note de calcul

Ce tableur convient à l’artisan qui prépare une rénovation, au conducteur de travaux qui compare plusieurs sections et au particulier qui veut cadrer un échange avec un bureau d’études. Il ne remplace pas une étude structure : il sert à tester rapidement des hypothèses homogènes avant de commander du bois ou de déposer un plancher existant.

L’onglet Calcul_solives accepte une ligne par configuration, avec des champs concrets comme la portée L, l’entraxe, la largeur b, la hauteur h et les charges en kN/m². Les lignes 5 à 104 sont préparées pour les saisies. Les cellules jaunes correspondent aux données d’entrée ; les colonnes O à AF produisent les résultats.

Des cas de chantier faciles à comparer

Pour une rénovation d’appartement, vous pouvez comparer une portée de 3,20 m avec un entraxe de 0,40 m, une section 63 × 175 mm et du C24. Pour une maison, une portée de 4,20 m, un entraxe de 0,50 m et une section 75 × 225 mm donnent une seconde configuration ; le fichier contient ces valeurs comme exemples préremplis, pas comme prescriptions.

Un gérant d’entreprise de charpente peut créer plusieurs lignes pour un plancher d’habitation, des combles aménagés ou une rénovation. À la fin de la semaine, la feuille Synthèse indique le nombre de configurations, le taux global de conformité, la portée moyenne et le coût HT total.

Pourquoi séparer les hypothèses

Paramètres centralise trois classes de bois : C18, C24 et GL24h. Il contient notamment E, la résistance en flexion, la résistance au cisaillement, la masse volumique, kmod et γM. Cette séparation évite de modifier les propriétés mécaniques directement dans chaque ligne de calcul.

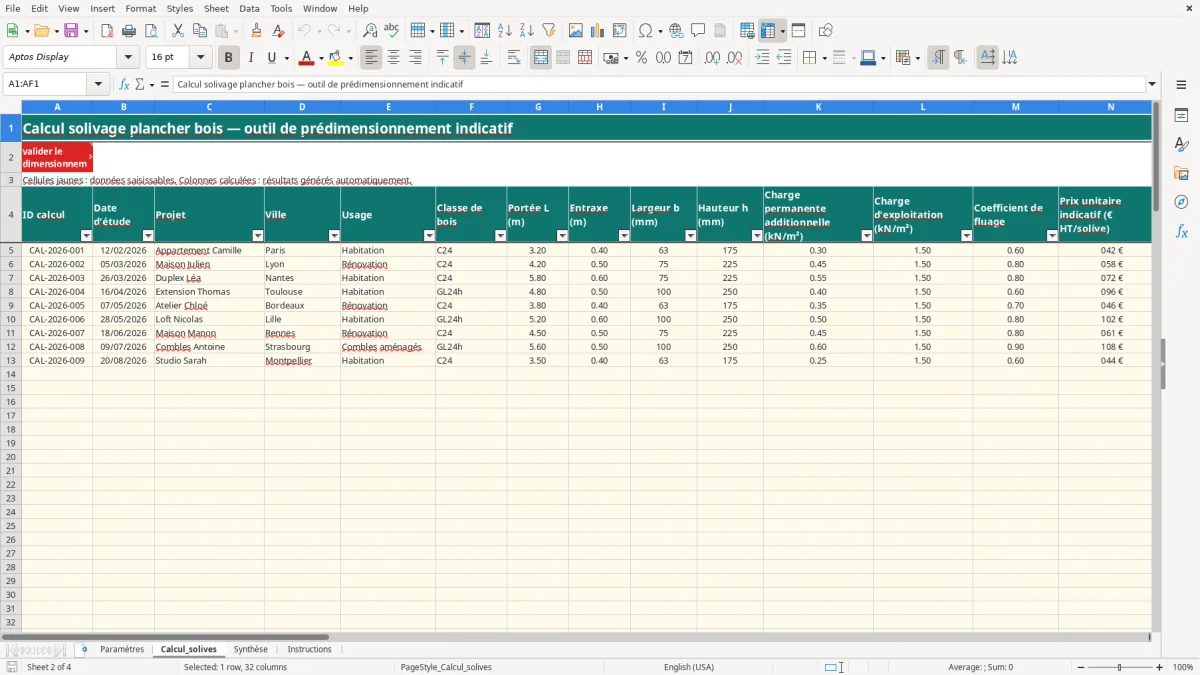

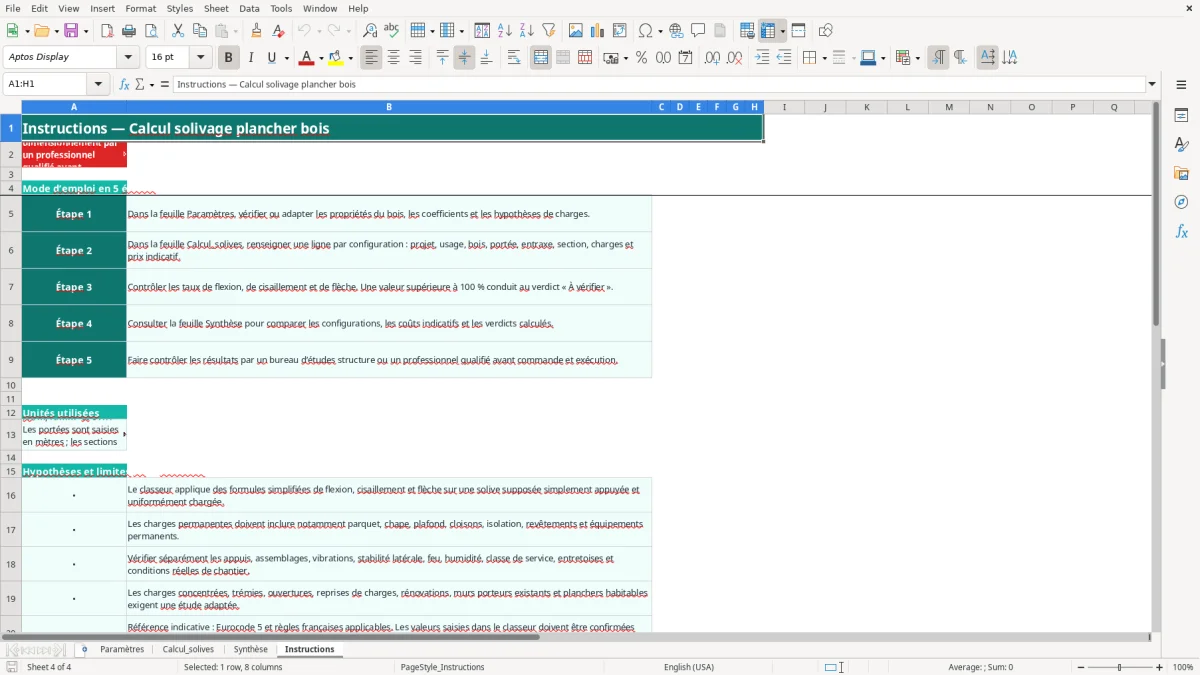

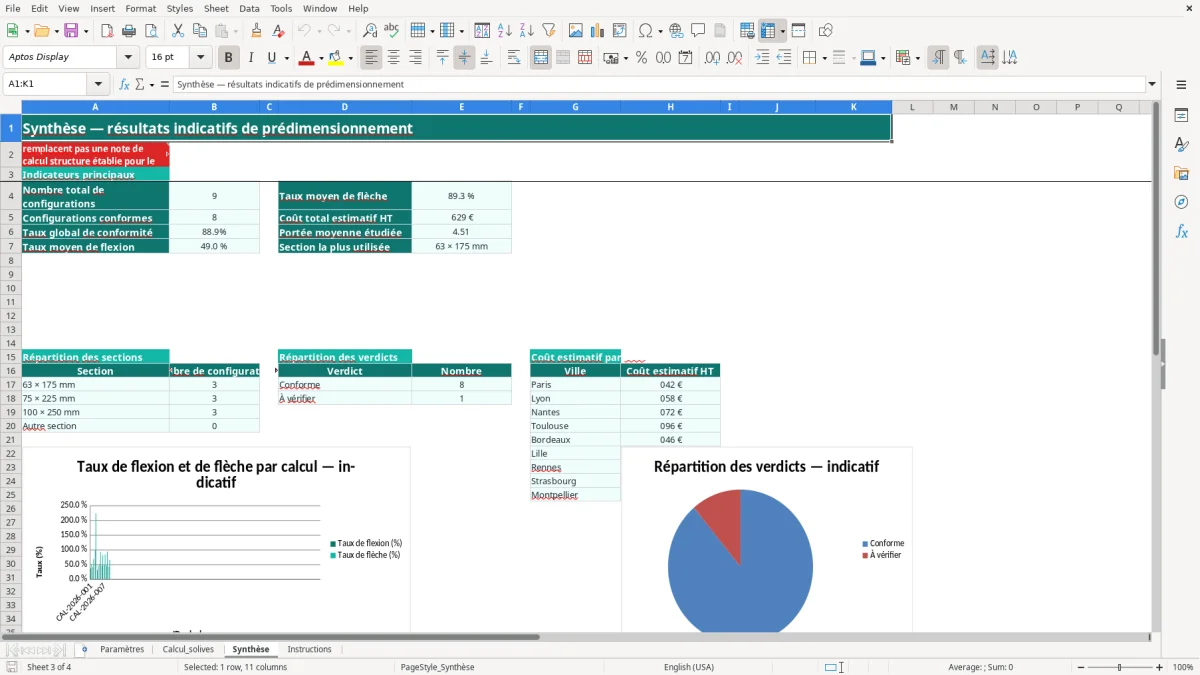

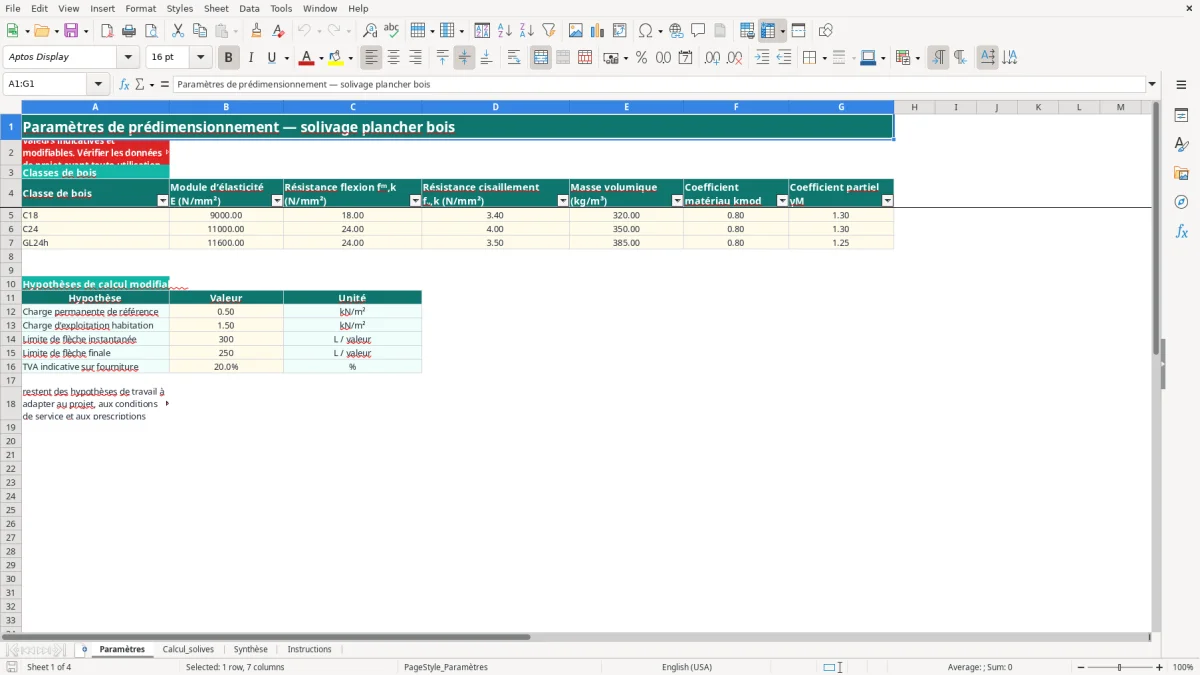

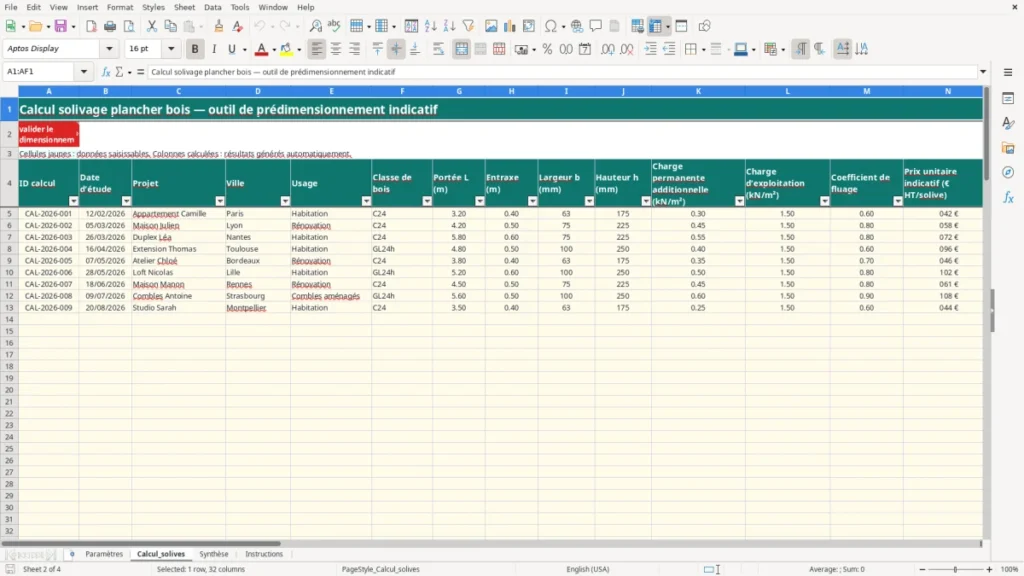

L’image 1 montre Paramètres, avec le tableau des classes de bois et les hypothèses de charges. L’image 2 montre Calcul_solives, organisé en saisie à gauche et résultats calculés à droite. L’image 3 présente les indicateurs et graphiques de Synthèse ; l’image 4 rappelle les étapes et les limites dans Instructions.

Ce que le fichier calcule réellement

Le classeur applique une méthode simplifiée sur une solive supposée simplement appuyée et uniformément chargée. La charge permanente totale additionne la charge permanente additionnelle et la référence de 0,5 kN/m² ; la charge surfacique ELU combine ensuite 1,35 fois la charge permanente et 1,5 fois la charge d’exploitation.

La charge d’exploitation habitation proposée dans Paramètres est de 1,5 kN/m². Les limites de flèche sont réglées sur L/300 pour l’instantané et L/250 pour la flèche finale. Avec une portée de 4,20 m, cela correspond à environ 14,00 mm et 16,80 mm. Ces valeurs sont des hypothèses du fichier et doivent être confirmées pour le projet.

Bois, coefficients et Eurocode 5

Les valeurs indicatives affichées sont E = 11 000 N/mm² et fm,k = 24 N/mm² pour C24, avec fv,k = 4 N/mm², kmod = 0,8 et γM = 1,3. Pour GL24h, le module E est de 11 600 N/mm² et γM de 1,25. Ne remplacez pas ces paramètres sans vérifier la classe de service, la durée de chargement et les règles applicables.

La référence mentionnée par le classeur est l’Eurocode 5 et les règles françaises applicables. Une étude réelle doit aussi examiner les appuis, les assemblages, les vibrations, la stabilité latérale, le feu, l’humidité, les entretoises, les trémies et les charges concentrées. Une cloison lourde ou une baignoire ne se traite pas comme une charge uniformément répartie.

Unités et seuil de lecture

Les portées sont en m, les sections en mm, les charges en kN/m² et les contraintes en N/mm². Le verdict devient À vérifier si le taux de flexion, le taux de cisaillement ou le taux de flèche dépasse 100 %. Un résultat à 98 % n’est pas une marge confortable : une modification de revêtement ou de cloison peut suffire à changer la conclusion.

Une charge oubliée fausse toute la ligne

L’erreur la plus coûteuse consiste à saisir uniquement le poids des solives et du parquet. Une chape, un plafond, une isolation, des cloisons et des équipements permanents peuvent ajouter plusieurs dizaines de kilogrammes par mètre carré. Par exemple, oublier 0,30 kN/m² sur une zone de 30 m² revient à écarter 9 kN de charge permanente du raisonnement.

Le fichier distingue la charge permanente de référence de 0,5 kN/m² et la charge permanente additionnelle saisie en colonne K. Si vous placez toute la charge dans la mauvaise colonne, la charge totale R et les efforts ELU seront inexacts. Vérifiez toujours l’unité avant de recopier une donnée de devis ou de plan.

La flèche peut gouverner avant la résistance

Une section peut rester sous 100 % en flexion tout en dépassant la limite de flèche. Avec une portée de 5,80 m, une section 75 × 225 mm et un entraxe de 0,60 m, la déformation devient souvent le point sensible ; le fichier contient cette configuration comme exemple, sans garantir sa conformité dans un projet réel.

Réduire l’entraxe de 0,60 m à 0,40 m ne règle pas mécaniquement toutes les difficultés : cela modifie la charge linéaire par solive, le nombre de pièces et le coût. À 20 solives facturées 72 € HT, le seul montant des pièces atteint 1 440 € HT ; l’incidence des appuis, connecteurs et heures de pose reste à chiffrer.

Les limites que le verdict ne voit pas

Le verdict ne remplace pas la vérification des appuis, de la stabilité latérale, des vibrations, du feu, de l’humidité ou des assemblages. Il ne traite pas spécifiquement une trémie, une ouverture, une reprise de mur porteur ou une charge concentrée.

Une valeur À vérifier n’est donc pas corrigée en augmentant arbitrairement la hauteur de la poutre. Vous devez identifier la cause : portée réelle, charge oubliée, entraxe, appui insuffisant ou hypothèse de matériau. Cette lecture évite de transformer un calcul indicatif en décision de chantier.

Une ligne par variante, pas un fichier par hypothèse

Commencez chaque étude par un identifiant unique, une date, un projet et une ville. Ajoutez ensuite une ligne pour chaque combinaison de bois, portée, entraxe et section ; vous pourrez comparer 63 × 175 mm, 75 × 225 mm et 100 × 250 mm sans écraser la variante précédente.

Réservez un créneau de 15 minutes à chaque modification du plan. Relisez les colonnes K à N avant de consulter le verdict : charges permanentes, exploitation, fluage et prix unitaire sont des saisies, alors que les colonnes O à AF sont calculées.

Contrôler avant de transmettre

• Vérifiez que les unités sont cohérentes : 3,20 m de portée, 0,40 m d’entraxe, 63 mm de largeur et 175 mm de hauteur.
• Comparez le taux de flèche avec les limites L/300 et L/250 plutôt que de regarder uniquement la flexion.
• Notez dans votre dossier les charges réellement retenues et les points à faire vérifier par le professionnel.

La feuille Synthèse sert de contrôle mensuel ou de revue de variantes : elle totalise les configurations, les conformités, les coûts et les sections utilisées. L’onglet Instructions doit rester attaché au fichier lorsque vous transmettez le tableau à un artisan ou à un bureau d’études.

Quand quitter le tableur

Passez à un logiciel ou à une note de calcul dédiée dès que le projet comporte des charges concentrées, plusieurs travées, des appuis irréguliers, une trémie, une reprise de charge ou un enjeu important de sécurité. Le tableur est efficace pour trier des hypothèses simples ; il n’est pas conçu pour produire une justification complète de structure.

L’image 3 permet de repérer rapidement les configurations à examiner, tandis que l’image 4 rappelle précisément les vérifications hors périmètre. Utilisez ces deux onglets comme une étape de préparation, jamais comme une autorisation d’exécuter.
